3.0.1  垫片的类型、代号、断面形状和适合法兰密封面型式按表3.0.1的规定。

表3.0.1  垫片的型式和代号

类型	代号	断面形状	适用法兰密封面型式
基本型	A		榫面/槽面
带内环型	B		凹面/凸面

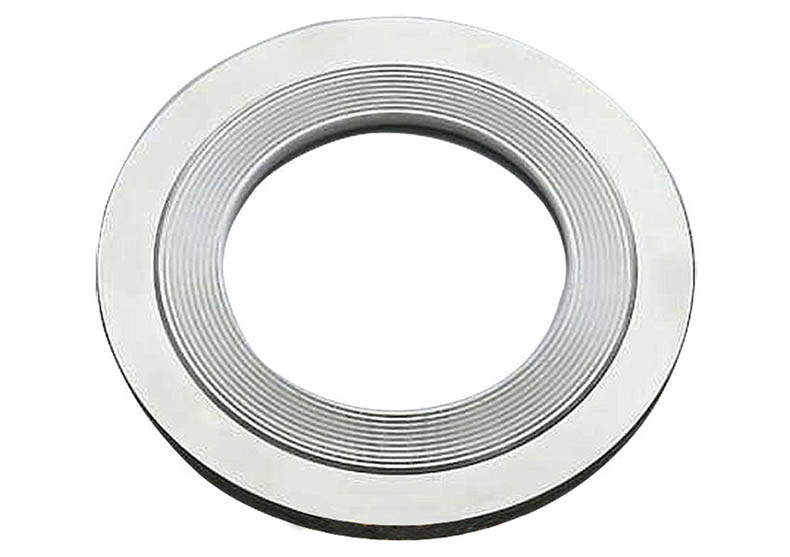

带对中环型	C		突面a
带内环和对中环型	D		突面a

• a  也适用于全平面的法兰密封面。


• 公称压力和公称尺寸

• 垫片使用的公称压力为：PN16、PN25、PN40、PN63、PN100、PN160。

• 垫片适用的公称尺寸范围见4.0.1-1和表4.0.1-2的规定。

3.0.3  垫片使用要求

•  垫片的使用温度范围按表3.0.3的规定。

• 垫片的类型和材料应根据流体、操作工况、材料、法兰密封面形式、表面粗糙度以及螺栓载荷选取。用于特殊场合的垫片，应像供应商咨询并确认。

• 垫片与法兰及紧固件的选配按HG/T20614的规定。

• 3.0.4  材料

• 金属带的典型材料按本标准表3.0.3的规定，金属带厚度为0.2mm±0.02mm。金属带材料的化学成分和力学性能应符合GB/T3280的规定。金属带硬度HV≤150或按用户要求。

表3.0.3  垫片的使用温度范围

• a  含石棉材料的使用应遵守相关法律的规定，使用时必须采用预防措施，以确保不对人身健康构成危害。

• b  用于氧化性介质时，最高使用温度为450℃。

• c  不同种类的非石棉纤维带材料有不同的使用温度范围，按材料生产厂的规定。

• 填充材料的化学成分和力学性能应符合表3.0.4和本标准表3.0.3的规定。聚四氟乙烯不得使用再生材料。填充材料的厚度由生产厂规定，以满足本标准第5.0.4条规定的垫片压缩载荷特性。

表3.0.4  填充材料的主要性能

• 内环材料应具有与金属带材料同样或更高的耐腐蚀性能，不锈钢材料应符合GB/T 3280或GB/T 4237的规定。除用户另有规定外，对中环可采用碳钢，碳钢应符合GB/T 11253或GB/T 912的规定，并经喷涂、电镀或其他表面处理。

• 如采用其他金属带和填充材料，应在订货时注明。

3.0.5  除基本型外，PN63、PN100和PN160以及采用PTFE为填充材料的垫片应使用内环。

7.0.1  标记和示例

     1  垫片的标记按以下规定：

        1）标准编号；

        2）垫片类型（按本标准表3.0.1的规定）；

        3）公称尺寸（DN）；

        4）公称压力（PN）；

        5）材料代号（按表7.0.1的规定，当无内环或无对中环时，标记代号为“0”）

表7.0.1  材料标记代号和标志缩写

     2  标记示例：

• 公称尺寸为DN100、公称压力为PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610   缠绕垫 D100-40  1222

DN≤600 突面法兰用带对中环（C型）或带内环和对中环（D型）垫片尺寸（mm）
